VDI-Fachkonferenz: Dr.-Ing. Jakob Küpferle referiert über technische Vorteile leistungsfähiger Schubkettensysteme

„Bei Ketten steht zumeist die Zugkraft im Fokus. Innovativ ausgelegte Schubkettensysteme bieten jedoch auch enorme Potenziale für die Druckkraftübertragung“, erklärte Dr.-Ing. Jakob Küpferle in einem Vortrag auf der 11. VDI-Fachkonferenz „Umschlingungsgetriebe 2022". Unter dem Titel „Warum immer nur Zug?“ zeigte unser Leiter Engineering anhand der innovativen Merkmale des von Wippermann entwickelten Schubkettensystems auf, wie Antriebskonzepte mit Rollenketten für anspruchsvolle Schubanwendungen realisiert werden können. Dr. Küpferle: „Unsere Grundidee war, die Druckkraftaufnahme eines Triebstockantriebs mit der Flexibilität einer Kette zu kombinieren und so ein hoch belastbares und doch sehr kompaktes Hubsystem zu entwickeln.“

Patentierte Spezialkette sowie Umlenkung für bis zu 2 Tonnen Hubleistung

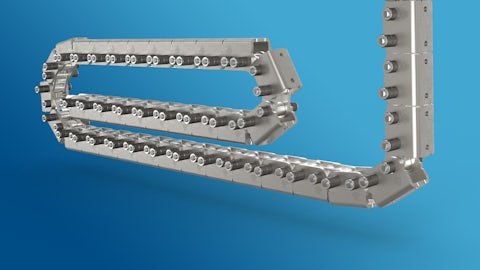

Schubkettensysteme folgen dem Prinzip, Druckkraft durch formschlüssige Bauteile einer rückensteifen Kette zu übertragen, um dennoch dank der einseitigen Flexibilität umgelenkt und platzsparend in einem Kettenspeicher aufgenommen werden zu können. Klassische Ausführungen verfügen über Seitenlaschen, deren Schultern sich bei gerader Kette aufeinander abstützen. Auf der VDI-Fachkonferenz erläuterte Dr. Küpferle, worin die Besonderheit des aus diesem Prinzip weiterentwickelten Marathon Lift besteht: „Wir haben unsere patentierte Schubkette mit einer innovativen U-förmigen Außenlasche versehen, die auf allen drei Stützflächen über spezielle Aussparungen für deren Verzahnung im Schubbetrieb verfügt. So ergibt sich eine größere Kontaktfläche als bei klassischen Ausführungen und dank der Verzahnung in zwei verschiedenen Richtungsebenen bietet die Kette eine enorm hohe Stabilität auch bei Querkräften.“ Ein weiteres Patent bezieht sich auf die Vorrichtung zur Umlenkung der Schubketten. Diese Führung verfügt über zwei Umlenkbahnen mit unterschiedlichem Verlauf, wodurch Umlenkung und Krafteinleitung voneinander entkoppelt werden und ein äußerst gleichmäßiger und ruckfreier Lauf der Kette gewährleistet ist. Das Ergebnis: Der Marathon Lift kann je nach Ausführung bis zu 2 Tonnen gleichmäßig und sicher anheben.

Wartungsfrei und zuverlässig für vielfältige Anwendungen

Zum Einsatz kommt der Marathon Lift zum Beispiel in Hubtischen, Hubsystemen im Logistikbereich oder in der Veranstaltungstechnik. Allen Anwendungsbereichen ist gemein, dass die Hubanwendung möglichst effizient, zuverlässig und mit wenig Wartungsaufwand betrieben werden kann. Dazu Dr. Küpferle: „Aus unserer langjährigen Erfahrung als Lieferant leistungsfähiger Ketten für Industrieanwendungen wissen wir, dass Wartungsfreiheit in vielen Einsatzbereichen eine signifikante Rolle für die Wirtschaftlichkeit spielt. Aus diesem Grunde haben wir unsere wartungsfreien Marathon-Ketten im Marathon Lift verbaut.“ Konkret: Das System kann eine Million Zyklen fahren, ohne nachgeschmiert zu werden.

Aktuell ist der Marathon Lift in zwei Größenvarianten erhältlich. Beide Modelle sind auffallend kompakt konstruiert. Das kleinere Modell ML1000 ist mit einer Höhe von 200 Millimetern sogar für Anwendungen geeignet, bei denen extrem wenig Bauraum zur Verfügung steht, beispielsweise bei Hubanwendungen in fahrerlosen Transportsystemen.
